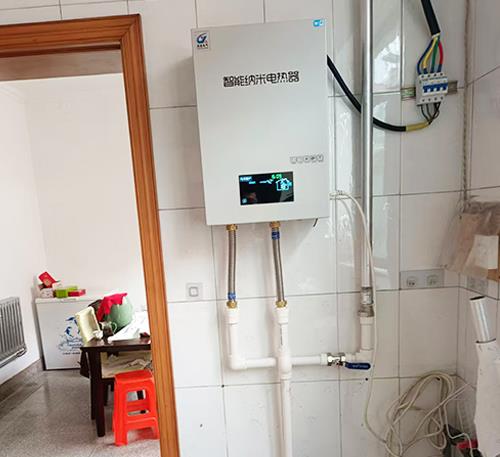

壁掛式電鍋爐作為現代分戶供暖與熱水供應領域的重要設備，其系統構成的合理性與運行穩定性直接決定了供熱效率、使用安全與用戶體驗。一臺完整的壁掛式電鍋爐通常由加熱體、循環水泵、膨脹罐、控制系統、安全保護裝置及換熱循環管路等核心部件高度集成為一個緊湊的壁掛單元，各模塊通過電氣聯動與熱工協同實現自動化的供暖與熱水供應，其設計緊湊性與功能集成度是滿足現代建筑安裝空間限制與舒適性需求的關鍵。

加熱體是壁掛式電鍋爐實現電能向熱能轉換的核心執行元件。目前主流產品采用電熱管加熱或半導體加熱技術，前者通過鎳鉻合金發熱絲在絕緣介質中通電發熱，熱量經管壁傳遞至流經的水介質；后者則利用半導體材料的電阻特性實現水電分離式加熱。加熱體的功率配置通常依據供暖面積與熱水需求確定，常見規格從6千瓦至36千瓦不等，多級加熱體采用分組階梯式控制，能夠根據實際熱負荷需求自動投入或切除部分加熱組，避免大功率沖擊電網并提升部分負荷下的運行效率。加熱體材質的選擇直接影響設備壽命與水質的適應性，優質加熱體采用紫銅或不銹鋼管體配合鎂棒防腐設計，有效抵抗水垢侵蝕與電化學腐蝕。

循環水泵是壁掛式電鍋爐熱水輸送的動力源，負責將加熱后的熱水泵送至末端散熱設備。水泵采用屏蔽式或濕轉子結構設計，運行噪音低且無需機械密封，適合 residential 安裝環境。水泵的揚程與流量需與供暖系統的管路阻力特性相匹配，過高的揚程會產生不必要的能耗與噪音，過低則導致循環不暢、供暖效果不佳。現代壁掛式電鍋爐多配備變頻調速水泵，能夠根據回水溫度或室內溫度需求自動調節轉速，實現按需供熱與節能運行。

膨脹罐是維持系統壓力穩定的關鍵組件，其內部由橡膠隔膜將氣體與水分隔，當水溫升高體積膨脹時，多余的水體積被膨脹罐吸收，防止系統壓力過高觸發安全閥泄水。膨脹罐的容積需依據系統總水量與最高工作溫度計算選定，選型過小會導致頻繁泄壓補水，過大則占用空間且初始?jí)毫⒗щy?？刂葡到y(tǒng)是壁掛式電鍋爐的神經中樞，通常采用微電腦控制器配合液晶顯示屏，用戶可通過面板或無線遙控器設定供暖水溫、室內溫度及定時運行等參數。控制器實時采集進出水溫度、系統壓力、水流量及環境溫度等信號，依據內置的控制算法精確調節加熱體投入數量與水泵轉速，確保供水溫度恒定在設定值附近。

安全保護裝置是壁掛式電鍋爐不可或缺的組成部分，包括超溫保護、防干燒保護、漏電保護、缺水保護及防凍保護等多重功能。當系統檢測到異常工況時，控制器立即切斷加熱體電源并發出聲光報警，保障設備與人身安全。換熱循環管路采用耐高溫、耐腐蝕的銅管或不銹鋼波紋管連接各部件，管路設計應盡量減少?gòu)濐^與阻力損失，并預留排污口與補水接口，方便日常維護。整機外殼采用優質冷軋鋼板經磷化噴涂處理，具備良好的防腐與絕緣性能，壁掛安裝支架需滿足承載強度要求，確保設備長期懸掛使用的安全可靠。
